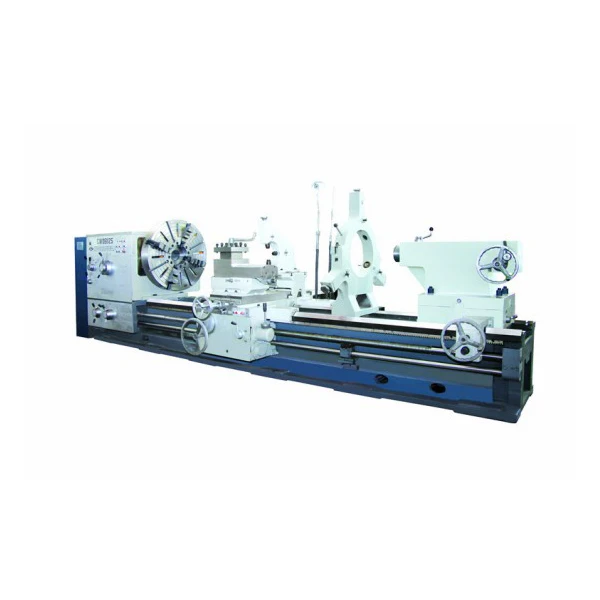

La máquina de torno manual modelo CW6180B/CW6180D puede realizar todos los trabajos de torneado, puede girar varias partes de la cara del extremo, el círculo exterior y el orificio interior de varias roscas comunes: rosca métrica, en pulgadas, de módulo y de paso de diámetro.
Parámetro de especificación
|
MODELO |
CW6180B |
CW6180D |
||
|
Max.swing sobre el diámetro de la cama |
Φ800mm |
|||
|
ancho de la cama |
600 mm |
|||
|
Peso máximo de la pieza de trabajo |
3000kg |
|||
|
Distancia al centro |
1500/2000/3000/4000/5000/6000/8000 mm |
|||
|
Máx. longitud de giro |
1350/1850/2850/3850/4850/5850/7850 mm |
|||
|
Giro máx. sobre carro transversal |
Φ480mm |
|||
|
Diámetro del agujero del husillo |
∮104mm |
∮140mm |
||
|
Cono del husillo |
1:20 120 |
1:20 150 |
||
|
Velocidades del husillo |
18 tipos 5.4 - 720r/min |
|||
|
Rango de alimentación longitudinal (tipos) |
64 tipos 0.1-1.52 mm/r(1:1) 1.6-24.3 mm/r(16:1) |
|||
|
Rango de alimentación cruzada (tipos) |
1/2 del rango de avance longitudinal |
|||
|
Velocidad rápida de la silla |
4000 mm/min |
|||
|
Paso de tornillo |
12mm |
|||
|
Gama de hilos métricos (tipos) |
50 tipos 1-240mm |
|||
|
Rango de hilos en pulgadas (tipos) |
26 tipos 14-1 |
|||
|
Gama de hilos modulares (tipos) |
53 tipos 0.5-120 |
|||
|
Hilo de paso (tipos) |
24 tipos 28-1 |
|||
|
Diámetro de la manga |
∮100mm |
|||
|
Cono de manga |
Morse 6 |
|||
|
Viaje en manga |
250 mm |
|||
|
motor principal |
11kw |
|||
|
Motor de alimentación rápida |
1,1 kw |
|||
|
Longitud de la pieza |
Dimensión de la máquina (mm) |
Peso (kg) |
||
|
1500 mm |
3600*1525*1500 |
4900 |
||
|
2000 mm |
4165*1525*1500 |
5100 |
||
|
3000 mm |
5290*1525*1500 |
5500 |
||
|
4000mm |
6415*1525*1500 |
6200 |
||
|
5000mm |
7510*1525*1500 |
6900 |
||
|
6000 mm |
8635*1525*1500 |
7600 |
||
|
8000mm |
10500*1525*1500 |
9000 |
||
Característica del producto
El soporte de herramientas superior se puede utilizar para cortar el cono corto individualmente. También disponible sobre soporte de herramienta y avance longitudinal con motor de giro de cono largo. Además, también puede realizar perforaciones, anidamientos, mandrinados y otros procesos.
La máquina puede trabajar acero, hierro fundido y metales no ferrosos y otros materiales.
La precisión dimensional de las piezas procesadas por esta máquina herramienta puede alcanzar el nivel IT7 y puede obtener una rugosidad superficial más pequeña.
