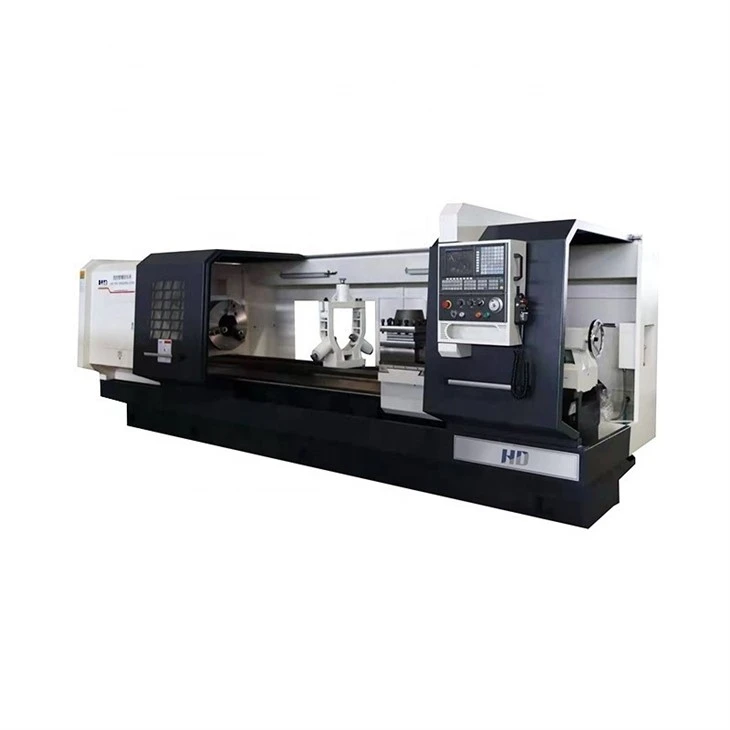

El torno CNC para roscado de tubos modelo QK1313/ QK1319/ QK1322/ QK1325/ QK1327/ QK1330/ QK1335/ QK1343/ QK1353 es una máquina herramienta CNC de control continuo de alta eficiencia y alta precisión desarrollada independientemente por nuestra fábrica de acuerdo con las necesidades de desarrollo de la industria petrolera.

Parámetro de especificación

Especificación		Unidad	QK1313	QK1319	QK1322	QK1325
Máx. diámetro de giro sobre la cama		milímetros	630	630	670	800
Máx. oscilación sobre el diámetro del carro transversal		milímetros	330	330	370	540
Longitud de la pieza de trabajo		milímetros	1500/3000
ancho de la cama		milímetros	550	550	550	550
Orificio del husillo		milímetros	135	200	225	255
Potencia del motor del husillo		kilovatios	11	11	11	11
Modo de velocidad del husillo			Dos marchas, marchas continuas
Rango de velocidad del husillo		rpm	L: 0-130	L: 25-120	L: 25-120	L: 15-100
Rango de velocidad del husillo		rpm	H: 130-800	H: 100-500	H: 100-500	H: 100-350
Recorrido del eje X/Z		milímetros	X:350 Z:1250
Velocidad de desplazamiento rápido X/Z		mm/min	4000			4000
motor del eje X	Velocidad	rpm	1500	1500	1500	1500
	Esfuerzo de torsión	N.m	10	10	10	10
	Fuerza	kilovatios	1.5	1.5	1.5	1.5
motor del eje Z	Velocidad	rpm	1500	1500	1500	1500
	Esfuerzo de torsión	N.m	15	15	15	15
	Fuerza	kilovatios	2.3	2.3	2.3	3.8
pluma de contrapunto	Diámetro	milímetros	100
	Viajar	milímetros	250
	Afilar		Morse 5
Torreta	Tipo		Cuatro estaciones verticales
Arrojar			K11-380 3 portabrocas	K11-500 3 portabrocas		K72-630 4 portabrocas
sistema de control cnc			GSK, FANUC, SIEMENS
Precisión de posicionamiento		milímetros	0.02
Repetibilidad		milímetros	0.01
Dimensión general		milímetros	370017551800	370017551800	370017551800	370020001800
Peso neto		T	4	4.6	5.2	6

Especificación		Unidad	QK1327	QK1330	QK1335	QK1343	QK1353
Máx. diámetro de giro sobre la cama		milímetros	800	800	1000	1000	1250
Máx. oscilación sobre el diámetro del carro transversal		milímetros	480	480	610	610	860
Máx. longitud de la pieza de trabajo		milímetros	1500/3000
ancho de la cama		milímetros	600	600	755		755
Orificio del husillo		milímetros	280	305	360	440	540
Potencia del motor del husillo		kilovatios	15	15	22		22
Modo de velocidad del husillo			Dos marchas, marchas continuas
Rango de velocidad del husillo		rpm	L: 20-100	L: 20-100	L: 30-130	L: 23-120	L: 23-120
Rango de velocidad del husillo		rpm	H: 100-300	H: 100-300	H: 65-260	H: 65-258	H: 65-258
Recorrido del eje X/Z		milímetros	X:450 Z:1250	X:450 Z:1250	X:550 Z:1250		X:570 Z:1250
Velocidad de desplazamiento rápido X/Z		mm/min	4000	4000	1400		2000
motor del eje X	Velocidad	rpm	1500	1500	1500		2000
	Esfuerzo de torsión	N.m	15/18	15/18	18		22
	Fuerza	kilovatios	2.8	2.8	2.8		2.8
motor del eje Z	Velocidad	rpm	1500	1500	1500		2000
	Esfuerzo de torsión	N.m	18/22	18/22	22		30
	Fuerza	kilovatios	3.8	3.8	3.5		3.5
pluma de contrapunto	Diámetro	milímetros	100	100	140		160
	Viajar	milímetros	250	250	300		300
	Afilar		Morse 6	Morse 6	Morse 6		Morse 6
Torreta	Tipo		Cuatro estaciones verticales
Arrojar			K72-630 4 portabrocas	K72-630 4 portabrocas	780 4 portabrocas	1000 4 portabrocas	Portabrocas de 4 mordazas
sistema de control cnc			GSK, FANUC, SIEMENS
Precisión de posicionamiento		milímetros	0.02	0.02	0.02	0.02	0.04
Repetibilidad		milímetros	0.01	0.01	0.01	0.01	0.02
Dimensión general		milímetros	40002100 2100	40002100 2100	50002200 2100	50002200 2100	50002800 2200
Peso neto		T	7	7.5	12	14	18

Característica del producto

Es una máquina CNC de alta eficiencia y alta precisión de acuerdo con las necesidades de desarrollo de la industria petrolera. Tiene las ventajas de alta potencia, buena rigidez y puede cortar roscas rectas, oblicuas, circulares, macho y en pulgadas, y tiene muchas funciones, como la compensación del radio de la punta. La máquina presenta alta rigidez y alta potencia. Es una máquina procesadora de roscas para tuberías de alta precisión y alta eficiencia.

La máquina adopta una caja de cambios de gran relación de transmisión y un motor de accionamiento principal de CA de alta potencia, lo que permite que el husillo obtenga un gran par de salida. Después de mecanizar la rosca exterior, mecanice la rosca interior directamente. Eficiencia de procesamiento mejorada.

Perfil de fábrica

Dalian Haidi Machinery Co., Ltd es un fabricante profesional que se especializa en el desarrollo, investigación y producción de tornos verticales de una sola columna, tornos verticales de dos columnas, tornos horizontales, mandrinadoras-fresadoras, centros de mecanizado y fresadoras de engranajes. Los productos investigados por nuestra empresa tienen ventajas tales como una gran variedad, especificaciones completas, tecnología avanzada y calidad excepcional.

Haidi Machinery cubre un área de construcción de 30000 metros cuadrados. Ahora contamos con más de 200 miembros del personal, incluidos 11 ingenieros superiores, 8 directivos superiores y más de 160 trabajadores técnicos.

Nuestra fábrica tiene una gran resistencia y excelentes equipos de procesamiento. Las máquinas herramienta producidas por nuestra fábrica se venden en todo el país y el mundo. El diseño avanzado, la operación confiable, simple, el uso flexible, la alta precisión, el alto costo y el perfecto servicio postventa se han ganado los elogios unánimes de los usuarios.

Nuestra propia fábrica de fundición tiene una producción anual de más de 20000 toneladas. Nuestra empresa es la empresa más grande especializada en la fundición de máquinas herramienta en el sur de Liaoning. Mientras tanto, ha ofrecido un gran apoyo para acelerar la investigación y producción de productos de nuestra empresa y ha hecho una gran contribución para proporcionar productos a los clientes en el menor tiempo posible.

Haidi Machinery sigue el principio de "innovación independiente, gobernar la empresa con buenas virtudes y hacer prosperar la empresa con buena fe". Trabajaremos duro y persistentemente para lograr innovaciones y avances y esforzarnos por convertirnos en una empresa de primer nivel. Nos gustaría trabajar mano a mano con todos nuestros amigos hacia un futuro brillante.
