Torno vertical manual

El torno vertical de una sola columna modelo C5112/C5116/C5120,C5123/C5126 se compone de columna, caja de cambios principal, mesa de trabajo, mecanismo de elevación de viga, poste de herramientas vertical, sistema eléctrico, sistema hidráulico, etc. La caja de cambios principal está cerrada dentro de la columna y la mesa de trabajo se cierra delante de la columna. La viga se mueve hacia arriba y hacia abajo sobre el riel guía de la columna. Hay un poste de herramientas vertical en la viga, que puede alimentarse y moverse rápidamente tanto en dirección horizontal como vertical. El movimiento principal es impulsado por un motor de CA. La máquina herramienta tiene una estación de botones y todas las operaciones en la máquina herramienta se concentran en la estación de botones.

Esta serie de máquinas herramienta es un torno vertical de una sola columna controlado por programa. Controlado por servosistema doméstico. El movimiento del poste de herramientas se realiza con dos ejes de coordenadas que se pueden vincular, X y Z. Ambos utilizan servomotores de CA para impulsar el poste de herramientas (eje X) y el ariete (eje Z) para moverse a través de los husillos de bolas de alta precisión. Para proteger contra cortes de energía, el motor del eje Z está equipado con un freno. El poste de herramientas y los rieles guía móviles del ariete adoptan una correa suave resistente al desgaste/hierro fundido de boro raspado, lo que mejora la resistencia al desgaste del riel guía y tiene una precisión estable y confiable. La lubricación del riel guía del poste de herramientas adopta un sistema de lubricación automática cuantitativa de rango fijo de estación de lubricación centralizada, y la placa protectora de acero inoxidable tiene una apariencia hermosa y limpia. La transmisión principal es impulsada por el motor principal y la mesa de trabajo es impulsada por una caja de cambios, con estacionamiento y cambios hidráulicos. El husillo de la mesa de trabajo está equipado con un rodamiento de rodillos cilíndricos de doble hilera de alta precisión cuyo anillo interior tiene una forma cónica y el juego radial se puede ajustar para garantizar que el husillo funcione suavemente a altas velocidades. La viga se agranda mediante un cilindro hidráulico a través de una palanca y se empuja el hierro inclinado para sujetar firmemente la viga a la columna. Afloje la plancha inclinada y encienda el motor de elevación de la viga para mover la viga a una posición de procesamiento adecuada. El panel de control de la máquina está ubicado en la cubierta protectora y en la pantalla LCD se pueden mostrar varios comandos de información y datos requeridos.

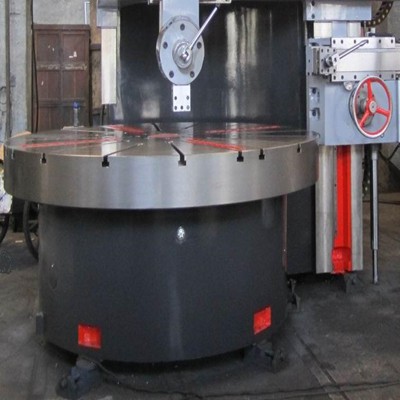

La columna vertical está conectada con la base de la mesa de trabajo, y su material está hecho de hierro fundido de alta resistencia y baja tensión, y se proporciona un mecanismo de elevación de viga en el extremo superior de la columna. Impulsada por un motor de CA, la viga se mueve hacia arriba y hacia abajo sobre la columna vertical.

La viga transversal se mueve hacia arriba y hacia abajo sobre el riel guía de la columna, y la viga transversal se eleva y baja mediante un solo tornillo. Se instala un dispositivo de tuerca flotante de seguridad en la viga para garantizar un trabajo preciso, seguro y confiable durante el proceso de elevación de la viga. La viga se agranda sobre la columna mediante un cilindro hidráulico a través de una palanca y se empuja mediante el hierro inclinado para sujetarla o aflojarla. El mecanismo de sujeción tiene las características de una estructura simple y un mantenimiento y operación convenientes.

El torno vertical de una sola columna es adecuado para cortadores de acero de alta velocidad, cortadores de carburo y todo tipo de cortadores de alto rendimiento, que pueden realizar torneado en desbaste y acabado para interiores y exteriores cilíndricos, cónicos, de extremo, ranurados, etc.
